Система-на-кристалле,
сдвоенный 8-бит 32 ГВыб./с РЧ ЦАП и
одиночный 8-бит 64 ГВыб./с РЧ АЦП
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Разрешение
8 бит
ENOB
от 4.5 бит
Аналоговая полоса
до 16 ГГц
Система-на-кристалле,
сдвоенный 8-бит 32 ГВыб./с РЧ ЦАП и
одиночный 8-бит 64 ГВыб./с РЧ АЦП
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Разрешение
8 бит
ENOB
от 4.5 бит
Аналоговая полоса
до 16 ГГц
Система-на-кристалле,
сдвоенный 8-бит 32 ГВыб./с РЧ ЦАП и
одиночный 8-бит 64 ГВыб./с РЧ АЦП
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Разрешение
8 бит
ENOB
от 4.5 бит
Аналоговая полоса
до 16 ГГц

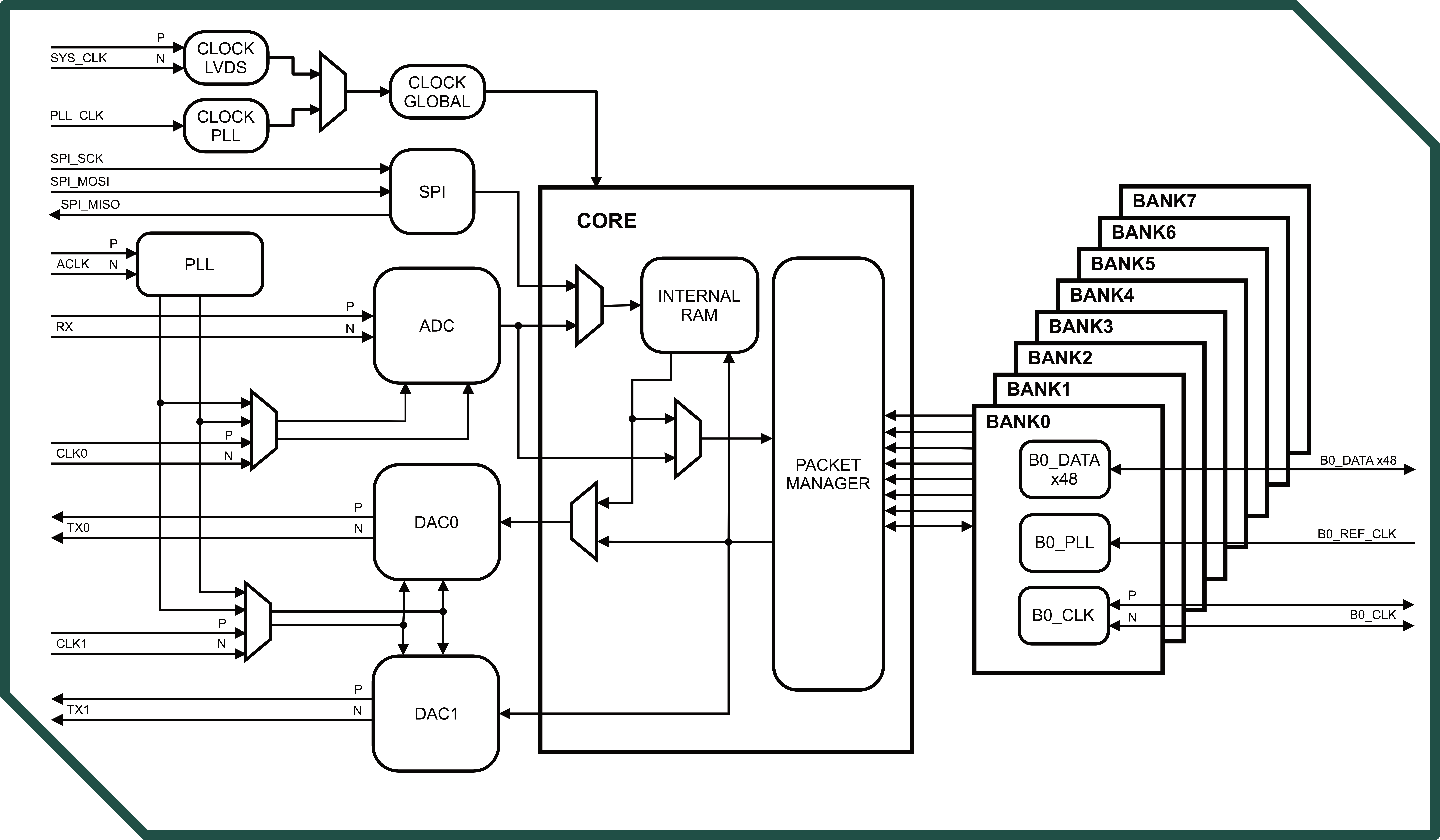

Интерфейс передачи данных
Представляет собой интерфейс физического уровня стандарта POD12 (JEDEC JESD8-24), включает в себя 384 высокоскоростных линии IO, разделенные на 8 групп (банков) по 48 линий. Каждая группа синхронизирована по собственному дифференциальному тактовому сигналу со скоростью до 2400 Мбит/с на одну линию и может быть сконфигурирована для приема или передачи независимо от остальных. Интерфейс обеспечивает максимальную скорость передачи данных 512 Гбит/с.
Тактирование
В качестве внешнего источника системного тактирования может использоваться цифровой однополярный сигнал на входе фазовой автоподстройки частоты (PLL) или аналоговый гармонический сигнал на дифференциальном входе LVDS. Блоки АЦП и ЦАП могут тактироваться от внешних источников через отдельные независимые дифференциальные входы, включая отдельный вход PLL. Поддерживается триггерный режим работы.
Управление микросхемой
Осуществляется посредством последовательного периферийного интерфейса SPI, по которому доступны все регистры и области памяти.
Цифровая обработка сигналов
Реализуется на отдельной ПЛИС, подключаемой к MALT-Rune.

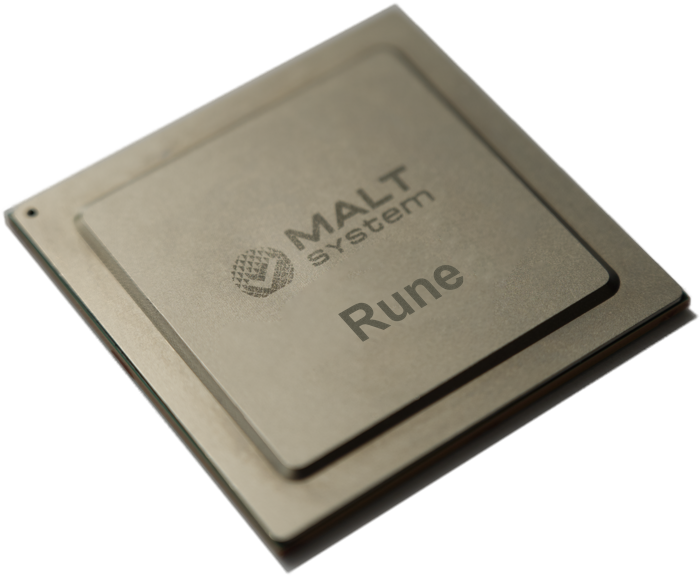

Корпус
42.5 x 42.5 мм,

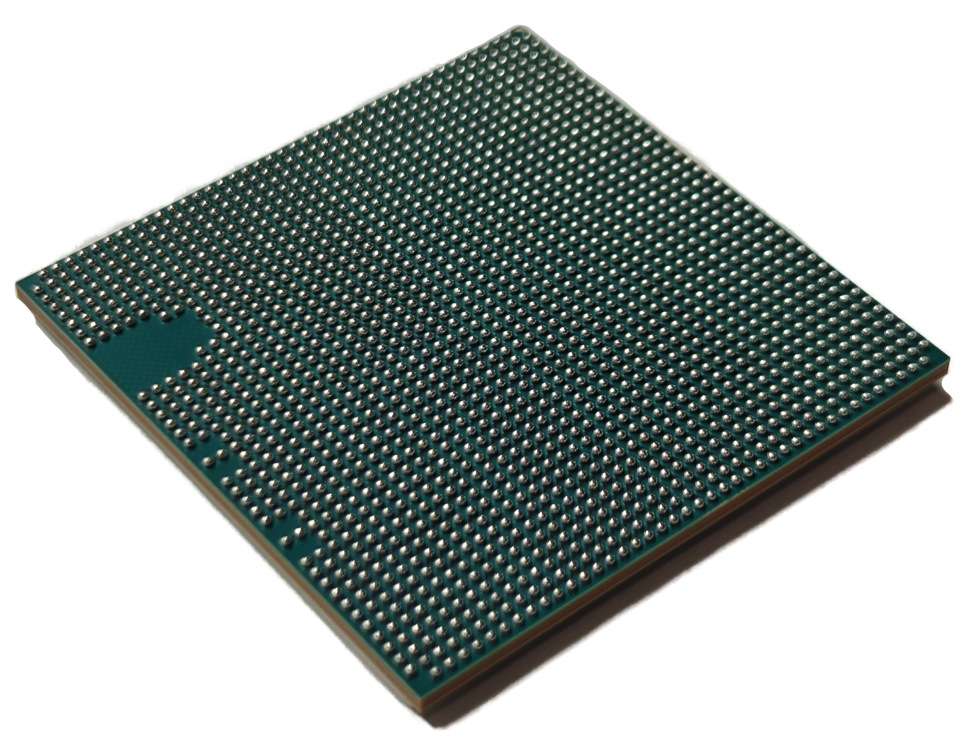

1721 шариковых выводов BGA с шагом 1 мм.
Область применения
- В составе отечественного контрольно-измерительного оборудования.
- Создание или исследование широкополосных РЧ/СВЧ сигналов для систем связи.
- Тестирование на соответствие стандарту высокоскоростных шин и телекоммуникационных систем.
- Исследование SERDES в предельных режимах на заранее искаженных тестовых сигналах.
- Разработка, исследование и тестирование устройств когерентной оптики.
- Передовые исследования и прототипирование в области радиолокации.
- Исследования в области квантовых вычислений и передачи информации.
- Разработка интегрально-фотонных вычислителей и приемо-передатчиков.
- Исследования в области физики космических частиц и физики высоких энергий.
