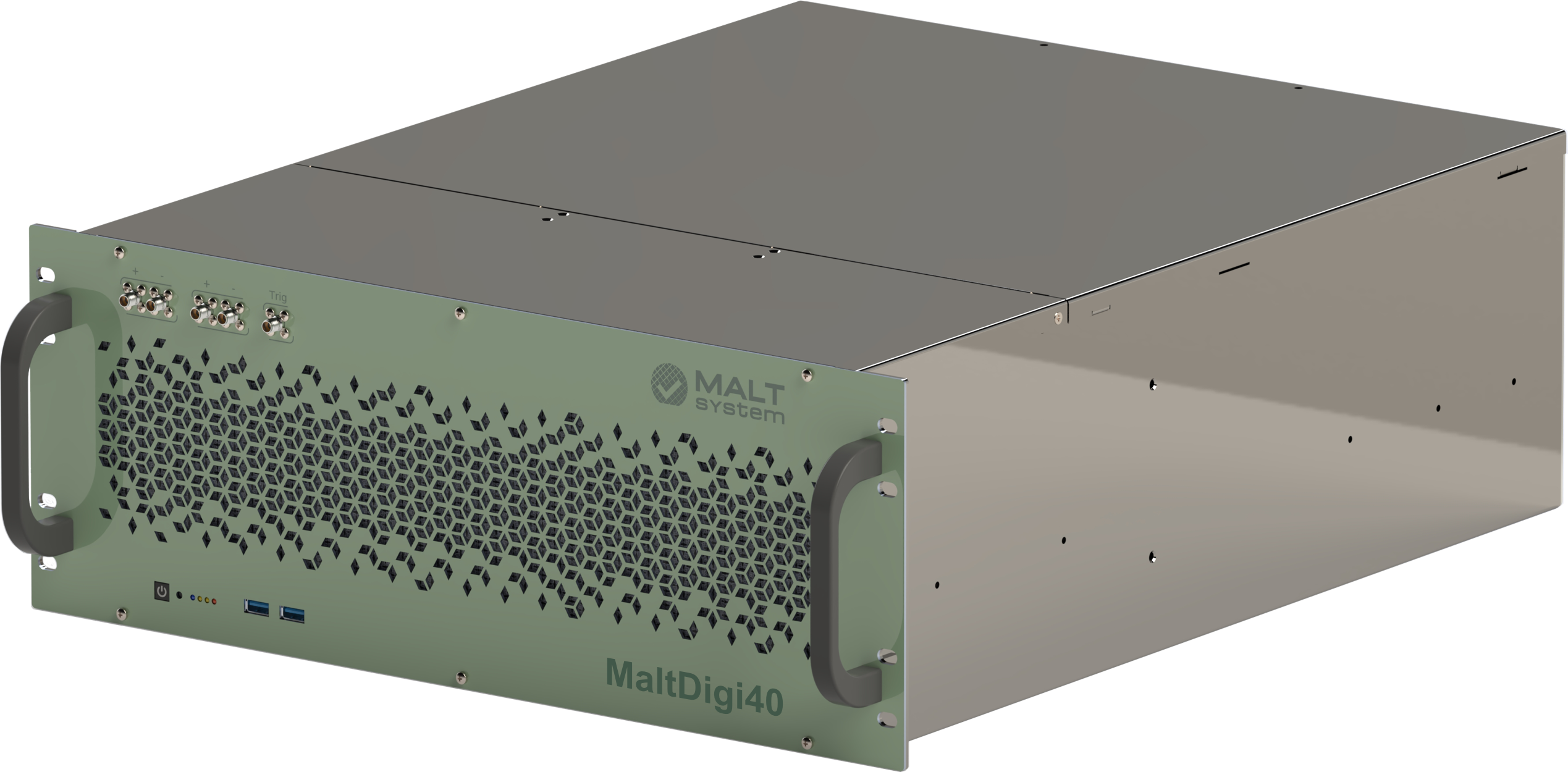

MaltDigi40
Продукты / DirectRF / Приборы /
Высокоскоростной оцифровщик аналоговых сигналов
ЦАП
Каналы
до 4 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
Амплитуда
до 0.9 В (Peak-Peak)
Объем памяти
до 32 Гвыб.
Память на канал
до 8 Гвыб./канал
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Высокоскоростной оцифровщик аналоговых сигналов
ЦАП
Каналы
до 4 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
Амплитуда
до 0.9 В (Peak-Peak)
Объем памяти
до 32 Гвыб.
Память на канал
до 8 Гвыб./канал
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Высокоскоростной оцифровщик аналоговых сигналов
АЦП
Каналы
до 4 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
Амплитуда
до 0.9 В
(Peak-Peak)
Объем памяти
до 32 Гвыб.
Память на канал
до 8 Гвыб./канал
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Возможности и преимущества
Расширенные возможности запуска и захвата сигнала (по фронту, по двум фронтам, по длительности импульса, по времени нарастания и спада), включая возможность создания произвольных пользовательских триггеров.
Длина записи в миллиарды выборок позволяет наблюдать сигналы на больших временных промежутках.
Доступны инструменты для работы с сигналами, включая импорт и экспорт выборок сигнала в различных форматах.
Возможность автоматических измерений и анализа сигнала (функция БПФ, цифровая фильтрация, анализатор протоколов).
Удобное удаленное управление через любой внешний ПК.
Любые сигналы, созданные генераторами сигналов произвольной формы, например типа MaltAWG30, легко измерить с помощью данного диджитайзера.
Прибор полностью открыт для модификаций ПО и прошивок пользователем.
Область применения
- Исследование широкополосных РЧ СВЧ сигналов для систем связи, в том числе 5G и 6G.
- Тестирование на соответствие стандарту полупроводниковых чипов и высокоскоростных передатчиков с сериализацией (SERDES).
- Исследование и тестирование устройств когерентной оптики.
- Передовые исследования в области радиолокации.
- Исследования оптических и электрических сигналов в интегрально-фотонных вычислителях и приемо-передатчиках.
- Исследования в области физики космических частиц и физики высоких энергий.
Модель | Аналоговая полоса | Объем памяти | Каналы | Частота дискретизации | Разрешение по вертикали | Амплитуда | Триггеры | ENOB |
|---|---|---|---|---|---|---|---|---|
MaltDigi40-XX-1 | до XX = 8/12/16 ГГц | 2 Мвыб. (макс. 2 Мвыб./канал) | 1 шт. | до 64 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | произвольный | от 3.5 бит |
MaltDigi40-XX-1-HBM | до XX = 8/12/16 ГГц | 8 Гвыб. (макс. 8 Гвыб./канал) | 1 шт. | до 64 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | произвольный | от 3.5 бит |
MaltAWG30-XX-2 | до XX = 8/12/16 ГГц | 4 Мвыб. (макс. 2 Мвыб./канал) | 2 шт. | до 64 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | произвольный | от 3.5 бит |
MaltDigi40-XX-2-HBM | до XX = 8/12/16 ГГц | 16 Гвыб. (макс. 8 Гвыб./канал) | 2 шт. | до 64 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | произвольный | от 3.5 бит |
MaltDigi40-XX-4 | до XX = 8/12/16 ГГц | 8 Мвыб. (макс. 2 Мвыб./канал) | 4 шт. | до 64 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | произвольный | от 3.5 бит |
MaltDigi40-XX-4-HBM | до XX = 8/12/16 ГГц | 32 Гвыб. (макс. 8 Гвыб./канал) | 4 шт. | до 64 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | произвольный | от 3.5 бит |
