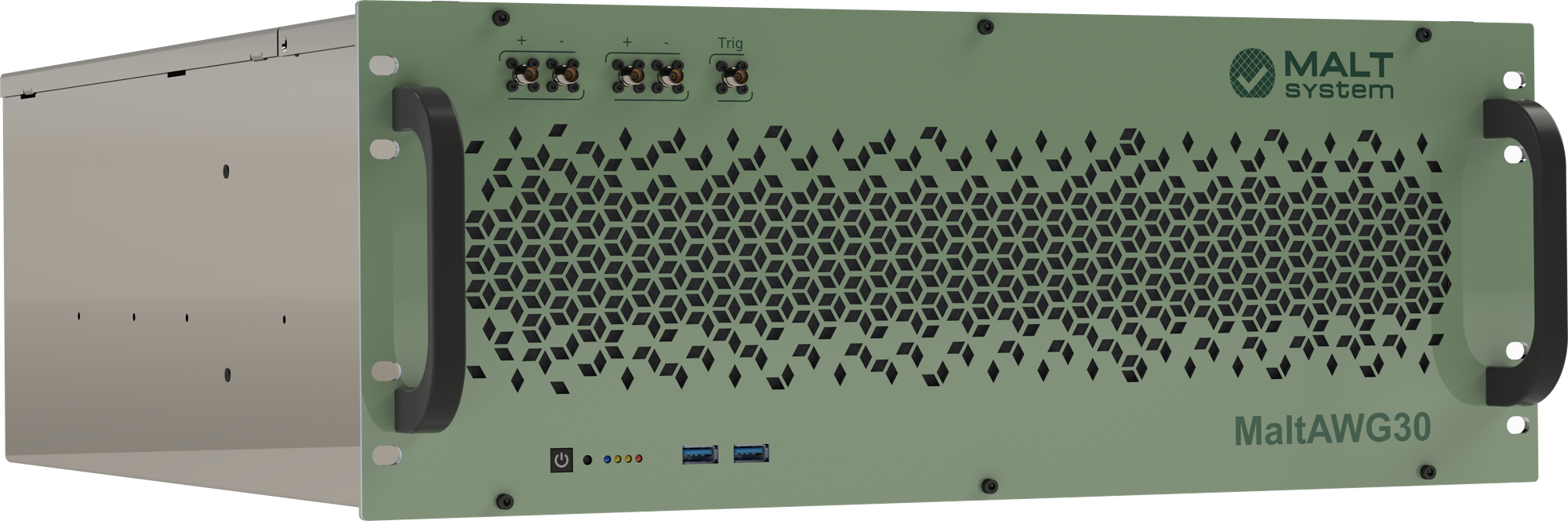

MaltAWG30
Продукты / DirectRF / Приборы /
Широкополосный генератор сигналов произвольной формы
ЦАП
Каналы
до 8 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Амплитуда
до 0.9 В (Peak-Peak)
Объем памяти
до 32 Гвыб.
Память на канал
до 8 Гвыб./канал
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Широкополосный генератор сигналов произвольной формы
ЦАП
Каналы
до 8 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Амплитуда
до 0.9 В (Peak-Peak)
Объем памяти
до 32 Гвыб.
Память на канал
до 8 Гвыб./канал
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Широкополосный генератор сигналов произвольной формы
ЦАП
Каналы
до 8 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Амплитуда
до 0.9 В
(Peak-Peak)
Объем памяти
до 32 Гвыб.
Память на канал
до 8 Гвыб./канал
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Возможности и преимущества
Полноценное решение для генерации широкополосных РЧ сигналов в настольном или стоечном исполнении.
Малый джиттер (менее 150 фс) позволяет использовать генератор для создания исключительно точно расположенных на временной шкале импульсов.
Возможность моделирования реальных аналоговых искажений и предыскажений в высокоскоростных последовательных шинах.
Возможность создания модулирующих сигналов для высокоскоростных оптических каналов связи с отличным вертикальным разрешением, что позволяет генерировать сигналы с многоуровневой модуляцией.
Удобное удаленное управление через любой внешний ПК.
Любые сигналы, захваченные осциллографами и оцифровщиками сигналов, например типа MaltDigi40, легко воспроизвести на данном генераторе.
Прибор полностью открыт для модификаций ПО и прошивок пользователем.
Возможен импорт сигналов из программных приложений сторонних производителей.
Предустановлен базовый набор стандартных форм сигнала.
Область применения
- Создание широкополосных РЧ СВЧ сигналов для систем связи, в том числе 5G и 6G.
- Тестирование на соответствие стандарту высокоскоростных шин и телекоммуникационных систем в сборе.
- Тестирование на соответствие стандарту полупроводниковых чипов и высокоскоростных приемников с сериализацией (SERDES) в предельных режимах на заранее искаженных тестовых сигналах.
- Исследование и тестирование устройств когерентной оптики.
- Передовые исследования в области радиолокации.
- Разработка интегрально-фотонных вычислителей и приемо-передатчиков.
- Исследования в области физики космических частиц и физики высоких энергий.
Модель | Аналоговая полоса | Объем памяти | Каналы | Частота дискретизации | Разрешение по вертикали | Амплитуда | Режим работы | ENOB |
|---|---|---|---|---|---|---|---|---|
MaltAWG30-XX-1 | до XX = 8/12/16 ГГц | 2 Мвыб. (макс. 2 Мвыб./канал) | 1 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
MaltAWG30-XX-2 | до XX = 8/12/16 ГГц | 2 Мвыб. (макс. 2 Мвыб./канал) | 2 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
MaltAWG30-XX-2-HBM | до XX = 8/12/16 ГГц | 8 Гвыб. (макс. 8 Гвыб./канал) | 2 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
MaltAWG30-XX-4 | до XX = 8/12/16 ГГц | 4 Мвыб. (макс. 2 Мвыб./канал) | 4 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
MaltAWG30-XX-4-HBM | до XX = 8/12/16 ГГц | 16 Гвыб. (макс. 8 Гвыб./канал) | 4 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
MaltAWG30-XX-8 | до XX = 8/12/16 ГГц | 8 Мвыб. (макс. 2 Мвыб./канал) | 8 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
MaltAWG30-XX-8-HBM | до XX = 8/12/16 ГГц | 32 Гвыб. (макс. 8 Гвыб./канал) | 8 шт. | до 32 Гвыб./с | 8 бит | до 0.9 В (Peak-Peak) | однократный, непрерывный, синхронный | от 3.5 бит |
