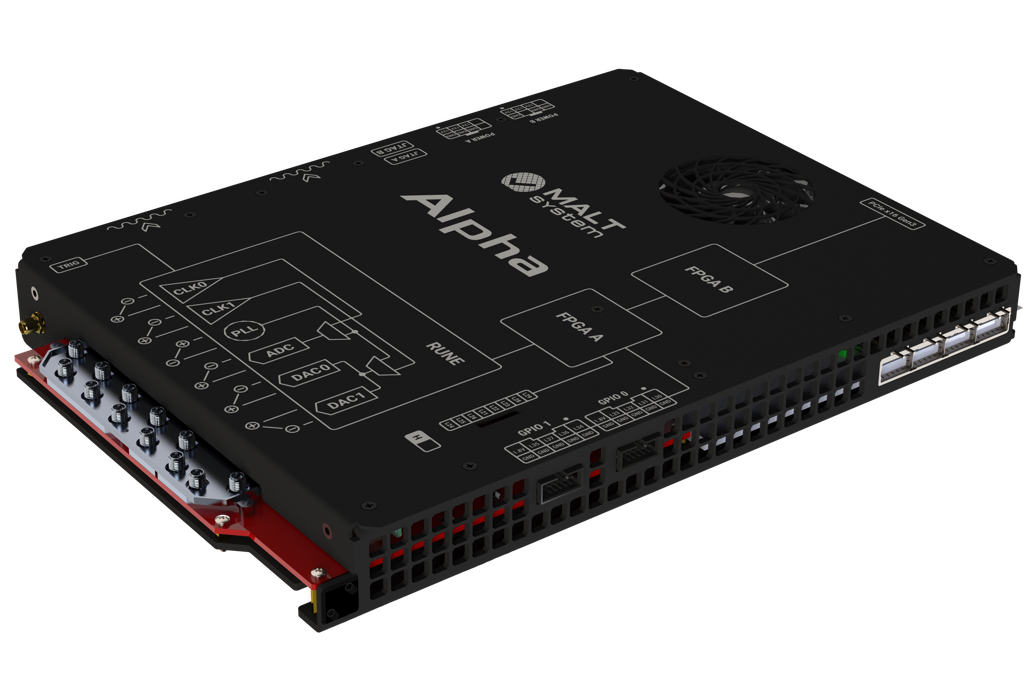

Программируемый встраиваемый модуль для высокоскоростного цифро-аналогового и аналогово-цифрового преобразования широкополосных сигналов в реальном времени
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Программируемый встраиваемый модуль для высокоскоростного цифро-аналогового и аналогово-цифрового преобразования широкополосных сигналов в реальном времени
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Программируемый встраиваемый модуль для высокоскоростного цифро-аналогового и аналогово-цифрового преобразования широкополосных сигналов в реальном времени
АЦП
Каналы
1 шт.
Частота дискретизации
до 64 ГВыб./с
Вход
Дифф.
ЦАП
Каналы
2 шт.
Частота дискретизации
до 32 ГВыб./с
Выход
Дифф.
Разрешение
8 бит
ENOB
от 3.5 бит
Аналоговая полоса
до 16 ГГц
Многоканальность
Поддерживается синхронизация 2, 4, 8, 16-ти и более модулей Alpha для создания многоканальных измерительных систем.
ПО
Устройство поставляется в комплекте с программным обеспечением для оцифровки и генерации сигналов с графическим интерфейсом, с прошивками для ПЛИС, реализующими основной функционал модуля. По запросу мы предоставим доступ к исходному коду нашего ПО безвозмездно. Покупателю предоставляется доступ к обновлениям программного обеспечения на бесплатной основе.
Калибровка
Первичная калибровка устройства осуществляется бесплатно.
Размеры
В x Ш x Г: 40.5 x 267.3 x 378.2 мм
Область применения
- В составе отечественного контрольно-измерительного оборудования.
- Создание или исследование широкополосных РЧ/СВЧ сигналов для систем связи.
- Тестирование на соответствие стандарту высокоскоростных шин и телекоммуникационных систем.
- Исследование SERDES в предельных режимах на заранее искаженных тестовых сигналах.
- Разработка, исследование и тестирование устройств когерентной оптики.
- Передовые исследования и прототипирование в области радиолокации.
- Исследования в области квантовых вычислений и передачи информации.
- Разработка интегрально-фотонных вычислителей и приемо-передатчиков.
- Исследования в области физики космических частиц и физики высоких энергий.
Модель | Аналоговая полоса | Объем памяти | АЦП. Каналы | АЦП. Частота дискретизации | АЦП. Разрешение по вертикали | ЦАП. Каналы | ЦАП. Частота дискретизации | ЦАП. Разрешение по вертикали | ENOB |
|---|---|---|---|---|---|---|---|---|---|
Alpha-8 | до 8 ГГц | 2 Мвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.5 бит |
Alpha-8-HBM | до 8 ГГц | 8 Гвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.5 бит |
Alpha-12 | до 12 ГГц | 2 Мвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.0 бит |
Alpha-12-HBM | до 12 ГГц | 8 Гвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 4.0 бит |
Alpha-16 | до 16 ГГц | 2 Мвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 3.5 бит |
Alpha-16-HBM | до 16 ГГц | 8 Гвыб. | 1 шт. | 64 Гвыб./с | 8 бит | 2 шт. | 32 Гвыб./с | 8 бит | от 3.5 бит |
